호닝머신
외구면 호닝머신
제품특징
- 구상가공물의 구면부를 값싸게 고정도, 고능률로 가공하는 구면호닝머신입니다.
- 자동공급배출장치를 조립하면 간단히 전자동화가 가능합니다.
- 외구가공에서는 볼스터드, 플런저 피스톤 볼밸브용 볼의 가공에, 내구가공에서는 볼조인트, 로드앤드 베어링등의 가공에 그 위력을 발휘합니다.
- 가공물 장착치구, 호닝툴을 바꾸어 1대로써 외구, 내구 양쪽의 가공이 간단히 이루어집니다.
- 2축기는 황삭호닝, 정삭호닝의 2단가공이 가능하여 가공시간의 대폭적인 단축이 가능합니다.

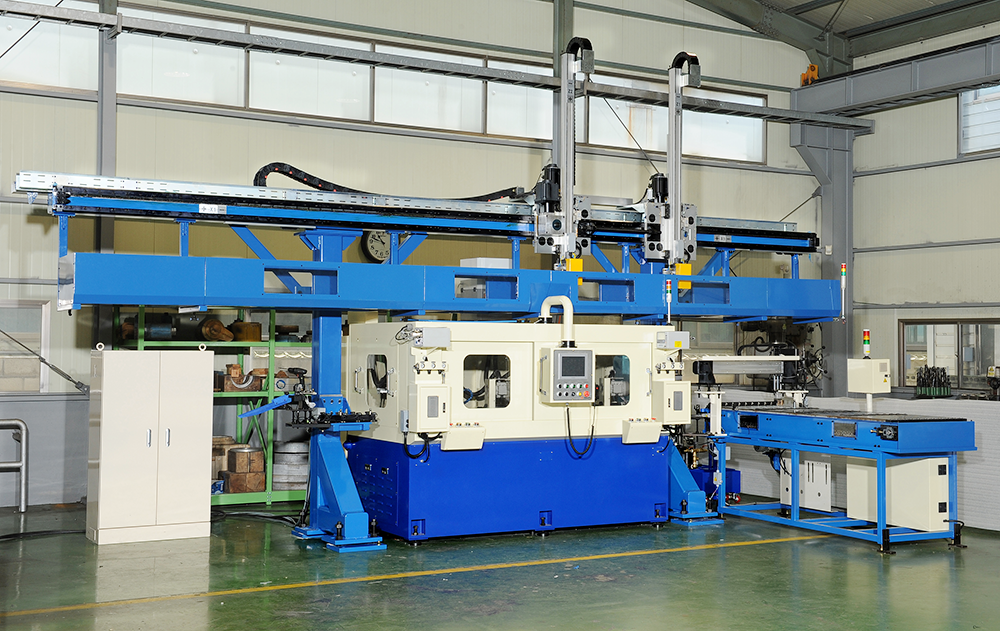

CSH-08D

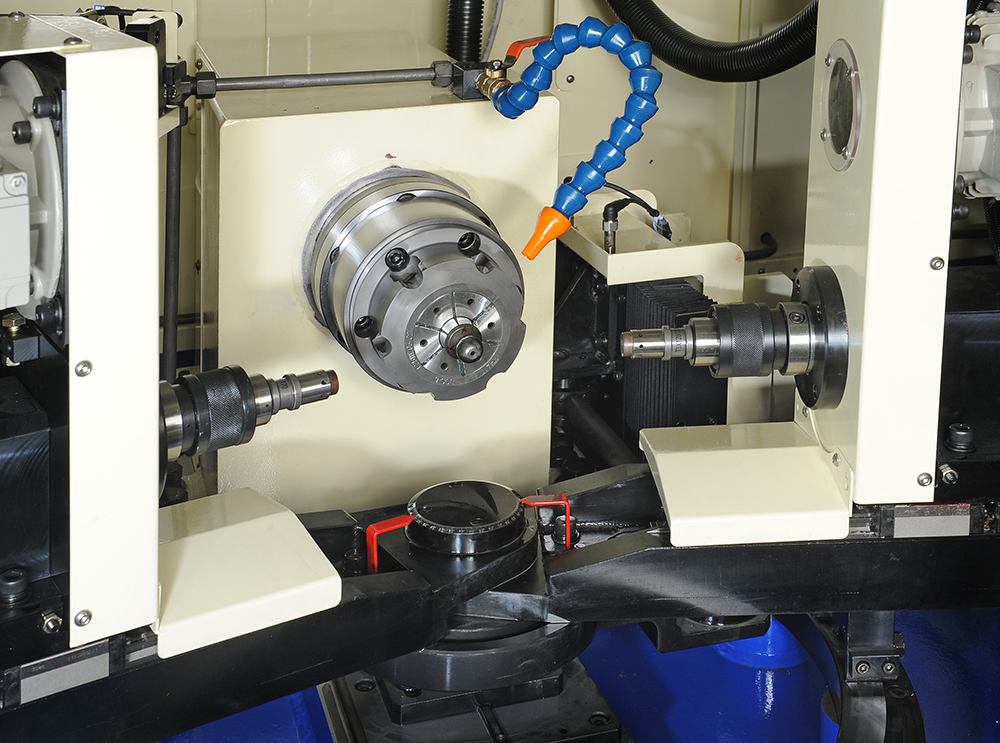

CSH-08D
제품의 사양
| 샤양\형식 | HS08-S | HS16-S | HS24-S | HS08-D | HS16-D | HS24-D | |
|---|---|---|---|---|---|---|---|
| 가공경 | 외구 (mm) | Max. 80 | Max. 160 | Max. 240 | Max. 80 | Max. 160 | Max. 240 |
| 내구 (mm) | 20 ~ 80 | 50 ~ 160 | 120 ~ 240 | 20 ~ 80 | 50 ~ 160 | 120 ~ 240 | |
| 가공축수 | 1 | 2 | |||||
| 주축회전수 (rpm) | Max. 900 무단변속 | ||||||
| 숫돌축회전수 (rpm) | Max. 1800 무단변속 | ||||||
| 요동속도 (cycle/min) | 28 | ||||||
| 요동각도 | Max. 25 | ||||||
| 정치수방식 | 타이머 (옵션:전기마이크로) | ||||||
| 모타 | 주축 (Kw) | 0.75 | 1.5 | 2.2 | 0.75 | 1.5 | 2.2 |
| 숫돌축 (Kw) | 0.4 | 0.75 | 0.75 | 0.4×2 | 0.75×2 | 0.75×2 | |
| 요동 (Kw) | 0.2 ~ 0.4 | ||||||
| 절삭유펌프 (W) | 60 ~ 250 | ||||||
| 기계설치면적 (mm) | 1600×1800 | 1800×1800 | 2000×2000 | 2000×1800 | 2300×1800 | 2500×2000 | |
| 기계총높이 (mm) | 1600 | 1800 | 2000 | 1600 | 1800 | 2000 | |
| 기계중량 (kg) | 600 | 800 | 1000 | 900 | 1200 | 1500 | |
